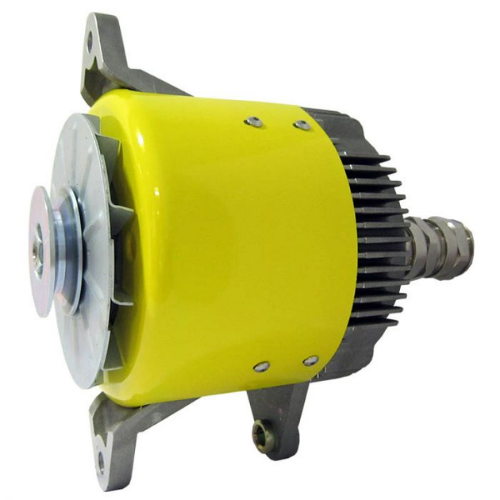

Alternateur antidéflagrant 24 V/50 A
UGC ASX-405-406
L'alternateur antidéflagrant ASX-405/406 24 VDC/50 A est un alternateur à excitation externe conçu pour être utilisé dans des applications de moteurs diesel entraînés par courroie. L'ASX-405/406 est certifié pour une utilisation dans des zones dangereuses classées zone 1, groupe IIB, T4. Il convient à une plage de température ambiante de -30 °C à +50 °C.
| Logement : | Aluminium moulé | |
| Classification des zones dangereuses : | ATEX Ex d IIB T4 | |
| CEM : | Clauses RE102 et RS 103 de la norme MIL 461E | |
| Sortie de l'alternateur : | 28 VDC/50 A maximum | |
| Température ambiante : | -30 °C à 50 °C | -22 °F à 122 °F |
| Régime de fonctionnement maximal : | 7 000 tr/min | |
| Entrée du câble d'alimentation : | Latéral (ASX-405) | Arrière (ASX-406) |
Conçu comme un alternateur monté sur un moteur diesel entraîné par courroie pour une utilisation dans les applications de zone 1, groupe IIB et T4. Convient à une plage de température ambiante locale comprise entre -30 °C et +50 °C. Sortie de signal de vitesse disponible. Puissance de sortie adaptée au remplacement de la batterie de démarrage d'un moteur diesel de taille moyenne, sous réserve des limites suivantes :
Opération
L'alternateur antidéflagrant ASX-405/406 est conçu pour remplacer directement les alternateurs non antidéflagrants utilisés sur les moteurs diesel. L'alternateur est de conception à excitation externe et nécessite une batterie ou une source d'alimentation externe. Certains ajustements des supports de montage SAE J180 et du lien de tension de la courroie peuvent être nécessaires. Le couvercle arrière de l'alternateur peut être pivoté pour fournir des positions d'entrée de câble alternatives pour les options d'entrée de câble latérale et arrière.
Dans le cas d'applications à vitesse fixe, l'entraînement par poulie doit être conçu de manière à fournir une vitesse continue de l'alternateur comprise entre 4 000 tr/min et 6 000 tr/min. Dans le cas d'applications à régime variable, le rapport de poulie doit être sélectionné de manière à obtenir un régime de l'alternateur compris entre 2 000 et 2 500 tr/min au bas régime du moteur. Cela correspond généralement à une plage de régime d'alternateur en fonctionnement normal d'environ 3 000 tr/min à 6 000 tr/min.
La demande de sortie maximale pour l'alternateur ASX-400 ne doit pas dépasser 50
| Fabricant | Amot |
|---|---|
| Pays | |
| Numéro d'article | ASX-300 |
