LISTE DES PIÈCES DÉTACHÉES DES ACTIONNEURS AT-HD

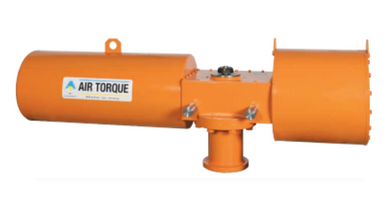

La série étendue d'actionneurs à usage intensif Air Torque AT-HD est conçue pour des fonctions d'activation/désactivation et de modulation. Les actionneurs AT-HD peuvent être fournis avec une culasse symétrique ou inclinée et peuvent actionner des vannes à bille, des vannes à papillon et des vannes à boisseau. La série AT-HD est disponible en configuration à double effet et à rappel par ressort. La conception modulaire permet des modifications manuelles faciles vis
N° DE PIÈCE. DESCRIPTION MST OP. TEMPÉRATURE DU MATÉRIAU
C017 Empiècement écossais Acier fortement allié/acier au carbone
C015 Logement Acier au carbone
C020 Barre de guidage Acier hautement allié
C024 Extension de l'arbre acier inoxydable
C025 Couvercle d'arbre acier inoxydable
CW04 Joint torique (arbre) M-NBR
CW08 Hex. Vis (couvercle) acier inoxydable
CW12 Arrête Hex. acier inoxydable
CW16 Roulement d'arbre Polymère de haute qualité
A001 Bride de raccordement du vérin de puissance Acier au carbone
A002 Bride du cylindre d'extrémité Acier au carbone
A003 Cylindre de puissance Acier au carbone


N° DE PIÈCE. DESCRIPTION MST OP. TEMPÉRATURE DU MATÉRIAU
A004 Axe de piston Acier hautement allié
A005 Piston Acier au carbone
A006 Roulement PTFE
A008 Secteur Acier fortement allié/acier au carbone
A009 Bride de retenue Acier au carbone
AW01 Manchon Polymère de haute qualité
AW03 MW02
Hex. Vis (connexion au module) Acier au carbone
M010 Cylindre à ressort à cartouche Acier au carbone
M011 Plaque de compression à ressort Acier au carbone
M012 Bride de connexion du module à ressort Acier au carbone
M013 Printemps Acier allié à ressort
M014 Arbre (module à ressort) Acier hautement allié
MW01 Manchon Polymère de haute qualité


N° DE PIÈCE. DESCRIPTIF MST OP. TEMPÉRATURE DU MATÉRIAU
C017 Empiècement écossais Acier fortement allié/acier au carbone
C018 Épingle Acier allié
C019 Bloc coulissant central Acier à haute résistance
C040 Bloc coulissant Yoke Acier à haute résistance
C043 Bloc coulissant Polymère de haute qualité
CW03 Manchon (épingle) Acier trempé
CW06 Vis (bloc coulissant) acier inoxydable
M010 Cylindre à ressort à cartouche Acier au carbone
CW24 Smalley acier inoxydable
C017 Empiècement écossais Acier fortement allié/acier au carbone
C018 Épinglette acier allié
C019 Bloc coulissant central Acier à haute résistance
CW03 Manchon (épingle) Acier trempé
CW06 Vis (bloc coulissant) acier inoxydable

C017

C015

C020

C024

C025

CW04

CW08

CW12

CW16

A001

A002

A003

A004

A005

A006

A008

A009

AW01

AW03

MW02

M010

M011

M012

M013

M014

MW01

C017

C018

C019

C040

C043

CW03

CW06

M010

CW24

C017

C018

C019

CW03

CW06

AT-HD1-C-065-S-D

AT-HD1-C-085-S-D

AT-HD1-C-100-S-D

AT-HD1-C-130-S-D

AT-HD1-C-160-S-D

AT-HD-C-200-S-D

AT-HD1-C-085-C-D

AT-HD1-O-100-C-D

AT-HD1-C-200-C-D

AT-HD1-O-160-C-D

AT-HD-C-065-S-DD

AT-HD1-C-085-S-DD

AT-HD1-O-100-S-DD

AT-HD-O-130-S-DD

AT-HD1-O-160-S-DD

AT-HD-O-200-S-DD

AT-HD1-O-065-C-DD

AT-HD-C-100-C-DD

AT-HD1-C-130-C-DD

AT-HD-C-160-C-DD

AT-HD1-C-160-C-DD

AT-HD1-O-200-C-DD

AT-HD1-C-100-S-SC

AT-HD1-C-160-S-SC

AT-HD-C-200-S-SC

AT-HD1-C-130-C-SC

AT-HD-O-200-C-SC

AT-HD1-O-085-C-SO

AT-HD-C-100-C-SO

AT-HD-C-160-C-SO

AT-HD1-C-160-C-SO

AT-HD-O-160-C-SO

AT-HD1-O-160-C-SO

AT-HD-C-200-C-SO

AT-HD1-C-200-C-SO
